Relé de proteção

Os relés trabalham sob o funcionamento de correntes elétricas, capazes de ligar ou desligar dispositivos. Entre vários tipos de relés, os relés de proteção são também utilizados em subestações particulares para monitoramento do sistema de proteção atuando diretamente no disjuntor geral de média tensão.

São parametrizados segundo um estudo de seletividade e coordenograma com memória de cálculos elaborado por profissional da engenharia elétrica e parte integrante do projeto aprovado pela CEMIG.

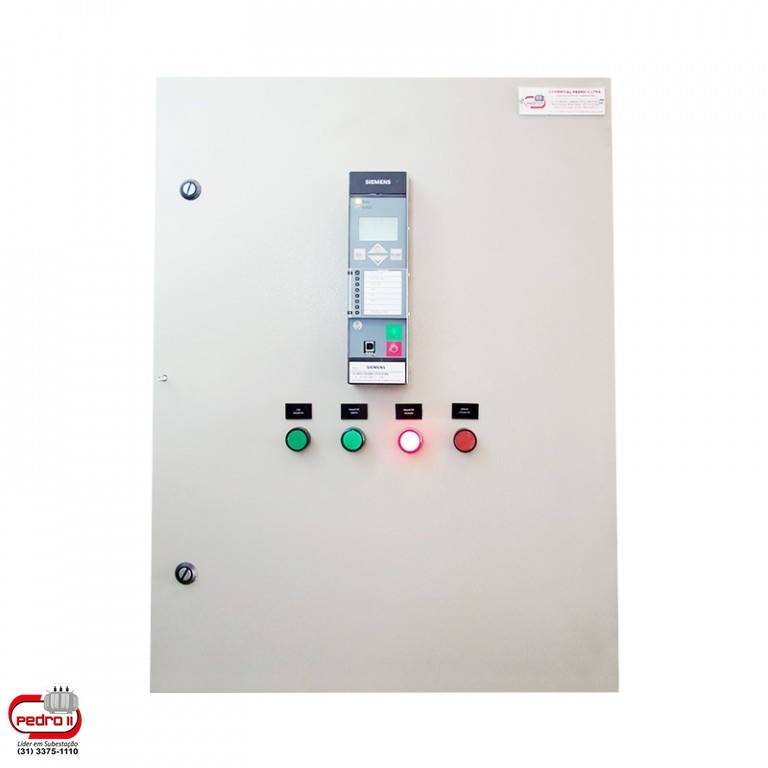

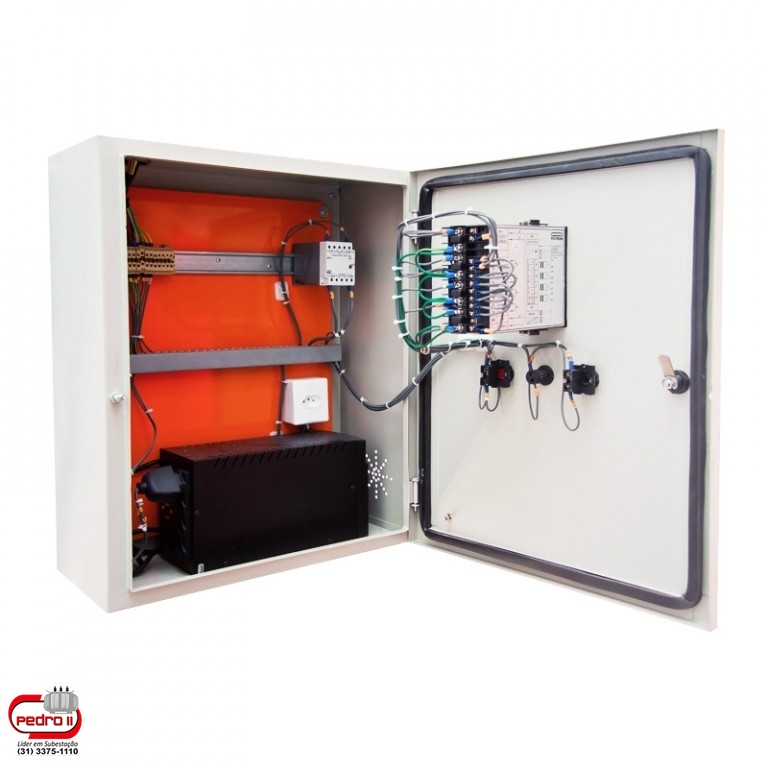

Painel fabricado em chapa de aço nº16USG, pintado na cor cinza, com dispositivo para selo da CEMIG, equipado com:

Relé de sobrecorrente micro processado de proteção secundária, funções ANSI 50/51 e 50N/51N;

No -Break de 500VA, 127/220V, para alimentação do relé e da bobina de abertura do disjuntor;

Outros acessórios: botão externo para “reset” da sinalização do relé, botão externo para “reset” no Nobreak e sinaleiro para indicação da condição do disjuntor(aberto/fechado). Este kit poderá ser fornecido com relés marcas Schneider, PEXTRON, SIEMENS, SEG, ABB ou outra marca que atenda às exigências da CEMIG

O relé poderá ser fornecido ao cliente, devidamente parametrizado.

Basta que sejam fornecidos os parâmetros calculados pelo engenheiro projetista

Os materiais que compõem o conjunto acima, também poderão ser vendidos separadamente
